Jakie kable ziemne należy zainstalować na działce?
Wybierając kable ziemne do ogrodowych instalacji, warto zwrócić uwagę na dwa popularne typy: YKY i YAKY.
- Kable YKY, wytwarzane z miedzi, wyróżniają się polwinitową izolacją, co czyni je odpornymi na różnorodne warunki atmosferyczne, zapewniają znakomite przewodnictwo elektryczne oraz wysoką wytrzymałość mechaniczną.
- Kable YAKY mają żyły z aluminium; są lżejsze i bardziej ekonomiczne, jednak ich odporność na korozję jest niższa.
Obie odmiany kabli powinny być dostosowane do specyfiki terenu, w tym ekstremalnych temperatur. Kable ziemne charakteryzują się konstrukcją umożliwiającą ich układanie bezpośrednio w ziemi.
Kluczowe jest, aby starannie dobrać kabel w zależności od zapotrzebowania energetycznego działki oraz głębokości, na jakiej będą ułożone. Zazwyczaj te konstrukcje przystosowane są do napięcia sięgającego 1000 V, co ma istotne znaczenie przy podejmowaniu decyzji dotyczących instalacji.
Planowanie ich rozmieszczenia powinno także uwzględniać potencjalne przeciążenia oraz typ obciążenia, co pozwoli na najlepszy dobór kabli. Precyzyjne zdefiniowanie zastosowania oraz warunków ułożenia jest kluczowe dla zapewnienia długotrwałej funkcjonalności.
Jak dobierać kable ziemne w zależności od zastosowania?
Wybór kabli ziemnych odgrywa kluczową rolę i powinien być dostosowany do konkretnego zastosowania, na przykład w przypadku:
- instalacji oświetlenia na zewnątrz,
- zasilania urządzeń ogrodowych.
Przy projektowaniu oświetlenia warto zwrócić uwagę na liczbę lamp oraz ich zapotrzebowanie na moc, które zazwyczaj nie przekracza 3 kW. Niezwykle istotne jest także napięcie zasilające, które wpływa na rodzaj kabla i jego przekrój. Na przykład, do zasilania altany z reguły stosuje się kabel YKY o przekroju 3×2,5 mm², co jest wystarczające dla mniejszych konstrukcji. W okolicy zbiorników wodnych niezmiernie ważne jest, aby kabel posiadał wysoką klasę szczelności IP, co skutecznie chroni go przed wilgocią i zanieczyszczeniami.
Przy doborze kabli w ogrodzie należy również wziąć pod uwagę:
- rodzaj gleby,
- lokalne warunki atmosferyczne,
- które mogą wpływać na długowieczność instalacji.
Elektryk powinien dokładnie ocenić zapotrzebowanie na energię i zasugerować odpowiednie przewody, co pozwoli uniknąć problemów w przyszłości. Starannie dobrany kabel ziemny gwarantuje efektywne i bezpieczne zasilanie, co jest niezwykle istotne podczas prac w ogrodzie oraz korzystania z elektryczności na działce.
Jakie są kluczowe czynniki przy wyborze kabli do ziemi?
Wybór odpowiednich kabli do układania w ziemi wiąże się z uwzględnieniem kilku istotnych aspektów, które mają znaczenie dla ich efektywności oraz bezpieczeństwa. Kluczowym czynnikiem jest materiał, z jakiego wykonane są przewody:
- kable miedziane cechują się lepszym przewodnictwem,
- kable aluminiowe są lżejsze i bardziej przyjazne dla portfela.
Należy też zwrócić uwagę na napięcie znamionowe U0/U, które powinno być dostosowane do specyfiki instalacji, aby zminimalizować ryzyko awarii. Ważne są również warunki atmosferyczne, takie jak temperatura, wilgotność i rodzaj gleby, które mają istotny wpływ na trwałość kabli:
- w glebach kwaśnych przewody mogą łatwiej ulegać korozji,
- wysoka wilgotność negatywnie wpływa na izolację.
Grubość przewodu, dostosowana do przewidywanej obciążalności prądowej, jest równie istotna dla zapewnienia bezpieczeństwa użytkowania. Kolejnym krokiem jest zrozumienie rodzaju instalacji – jedno- lub trójfazowej – oraz znajomość obowiązujących przepisów, takich jak PN-93/-90401 czy PN-HD 603, które określają prawidłowe metody układania kabli w ziemi.
Warto także zapewnić, aby przewody były chronione przed działaniem chemikaliów i pestycydów oraz aby były układane w odpowiedniej odległości od rur wodociągowych. Takie podejście jest niezbędne dla ochrony środowiska oraz bezpieczeństwa całej instalacji. Zastosowanie tych wskazówek przyczyni się do długotrwałej funkcjonalności oraz bezpieczeństwa elektrycznej infrastruktury.
Jakie są różnice między kablami YKY a YAKY?
Kable YKY i YAKY różnią się przede wszystkim rodzajem materiału przewodzącego.
- Kabel YKY, wykonany z miedzi, charakteryzuje się znakomitymi właściwościami przewodzącymi oraz dużą wytrzymałością,
- jego polwinitowa izolacja sprawia, że jest odporny na różnorodne warunki atmosferyczne oraz czynniki mechaniczne,
- Kabel YAKY zbudowany jest z aluminiowych żył, co czyni go lżejszym i bardziej ekonomicznym rozwiązaniem,
- jego odporność na korozję nie jest tak dobra jak w przypadku kabla YKY.
Oba typy kabli są przeznaczone do kładzenia w ziemi i mają napięcie robocze 0,6/1,0 kV, ale kabel YKY oferuje znacznie lepszą przewodność. Dzięki temu może przesyłać większe ilości energii elektrycznej na tej samej długości w porównaniu do kabli aluminiowych, co czyni go lepszym wyborem, kiedy wymagana jest wyższa niezawodność.
Kabel YAKY, ze względu na swoją konstrukcję, znajduje zastosowanie tam, gdzie priorytetem są waga i koszt. Jednak ograniczenia w przewodnictwie i trwałości sprawiają, że jest on używany głównie w mniej wymagających sytuacjach. Dlatego tak ważne jest, aby właściwie dopasować typ kabla do konkretnego zastosowania, aby zapewnić maksymalną efektywność instalacji.
Jakie są różnice między kablami energetycznymi NN a SN?
Kable energetyczne o niskim napięciu (NN) oraz te o średnim napięciu (SN) mają różne parametry, przeznaczenie oraz zastosowania w sieciach elektroenergetycznych. Kable NN, które są przystosowane do pracy w instalacjach do 1 kV, świetnie sprawdzają się w zasilaniu domów i niewielkich obiektów przemysłowych, zapewniając efektywne dostarczanie energii na krótsze odległości. Z kolei kable SN funkcjonują w sieciach średniego napięcia, zazwyczaj w przedziale od 1 kV do 30 kV, a ich głównym zadaniem jest przesyłanie energii elektrycznej na większe dystansy, co pozwala na zasilanie rozległych obszarów i infrastruktury, w tym fabryk oraz biurowców.
Kable SN pełnią kluczową rolę w regionalnej dystrybucji energii, a ich funkcjonowanie ma istotny wpływ na stabilność zasilania w danym regionie. Kable NN są wykonane z materiałów, które zapewniają elastyczność oraz łatwość w montażu, co jest ważne w przypadku zastosowań domowych.
Z drugiej strony, kable średniego napięcia muszą charakteryzować się lepszą odpornością na zmieniające się warunki atmosferyczne oraz większą wytrzymałością mechaniczną – cechy te są niezbędne dla ich stabilności przy wyższych napięciach.
Decydując się na wybór odpowiednich kabli do konkretnego projektu, warto brać pod uwagę lokalne przepisy oraz standardy. To niezwykle istotne dla zapewnienia zarówno bezpieczeństwa, jak i efektywności całej instalacji energetycznej. Zrozumienie tych różnic stanowi fundament do optymalnego dostosowania instalacji elektrycznych, aby spełniały potrzeby użytkowników.
Jak określić trasę przebiegu kabla zasilającego?
Określenie trasy dla kabli zasilających to jeden z kluczowych kroków w procesie instalacji energetycznej. Aby system działał sprawnie i bezpiecznie, warto podjąć kilka istotnych działań:
- unikanie kolizji z istniejącymi infrastrukturami, takimi jak wodociągi, gazociągi czy kanalizacja,
- konsultacja z odpowiednimi służbami, które dostarczą cennych informacji dotyczących lokalizacji tych instalacji,
- przebieg trasy kabla jak najkrótszą drogą, prowadząc wzdłuż utwardzonych ścieżek czy podjazdów,
- oznaczenie miejsc zasilania oraz punktów odbioru, co sprawi, że montaż stanie się bardziej precyzyjny oraz bezpieczny,
- zastosowanie rury osłonowej do prowadzenia kabla, co chroni przewody przed uszkodzeniami mechanicznymi oraz działaniem niekorzystnych warunków atmosferycznych,
- spełnienie norm zawartych w Warunkach Technicznych Przyłącza, które mówią o głębokości układania kabli energetycznych.
Wszystkie te działania sprawiają, że staranne wyznaczenie trasy kabla zasilającego staje się fundamentem bezpieczeństwa i efektywności podłączenia działki do prądu.
Na jakiej głębokości układać kable energetyczne?
Kable energetyczne powinny być instalowane na głębokości przynajmniej 70-80 cm pod powierzchnią gruntu. W rejonach, gdzie mogą przejeżdżać samochody, zaleca się zwiększenie tej głębokości do minimum 1 metra.
Dodatkowo, jeżeli kable będą narażone na mrozy, powinny być położone poniżej strefy zamarzania, co zwykle oznacza głębokość w zakresie 80-120 cm, dostosowaną do lokalnych warunków klimatycznych.
Pożądane jest zastosowanie warstwy ochronnej z piasku, która nie tylko chroni przewody przed uszkodzeniami mechanicznymi, ale również łagodzi wpływ otaczającego gruntu. Warto także zwrócić uwagę na typ gleby, w której wykonujemy instalację; gleba piaszczysta różni się znacznie od gruntu rodzimym.
Normy N-SEP-E-004 oraz polskie regulacje precyzują wymagania dotyczące wykopów, układania kabli i ich zabezpieczeń. Dlatego przed przystąpieniem do jakichkolwiek prac, należy dokładnie zapoznać się z tymi przepisami.
Odpowiednie zabezpieczenie kabli jest niezwykle istotne, zarówno w trakcie ich układania, jak i podczas późniejszej eksploatacji. Dzięki temu gwarantujemy bezpieczeństwo oraz niezawodność całej instalacji elektrycznej.
Jakie są normy N-SEP-E-004 dotyczące głębokości układania kabli?
Norma N-SEP-E-004:2014 określa, jak głęboko powinny być układane kable ziemne, biorąc pod uwagę różne czynniki, takie jak typ podłoża oraz działające na nie obciążenia. Zazwyczaj, minimalna głębokość dla kabli energetycznych wynosi:
- od 70 do 80 cm,
- w obszarach z ruchem pojazdów – przynajmniej 1 metr,
- w klimacie z niskimi temperaturami – od 80 do 120 cm.
Norma ta nie tylko wskazuje głębokość, ale również definiuje wymagania dotyczące podsypki oraz zabezpieczeń dla układanych kabli. Takie środki są kluczowe, ponieważ chronią przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych. Na przykład, użycie piasku jako podsypki jest rekomendowane, gdyż poprawia ochronę kabli oraz ułatwia ich układanie. Przed przystąpieniem do realizacji prac, warto dokładnie zaznajomić się z normą N-SEP-E-004 oraz innymi obowiązującymi regulacjami dotyczącymi infrastruktury elektrycznej. Taka wiedza pozwoli na zwiększenie zarówno bezpieczeństwa, jak i niezawodności całej instalacji.
Jakie przepisy regulują układanie kabli w ziemi?
Układanie kabli w ziemi wiąże się z przestrzeganiem różnych przepisów budowlanych oraz norm, których celem jest zagwarantowanie bezpieczeństwa korzystania z instalacji elektrycznych. Ważnymi regulacjami są normy:
- N-SEP-E-004,
- PN-93/90401,
- PN-HD 603.
Normy te szczegółowo określają wymagania dotyczące głębokości układania kabli, ich ochrony oraz trasowania. Zazwyczaj minimalna głębokość dla kabli energetycznych wynosi 70-80 cm, jednak w miejscach o intensywnym ruchu, jak drogi, powinna ona wynosić co najmniej 1 metr. W rejonach narażonych na mrozy, kable muszą być umieszczane poniżej strefy zamarzania, co oznacza głębokość od 80 do 120 cm.
Przepisy wskazują również, jak powinny być prowadzone trasy kabli, nakładając obowiązek zachowania odpowiednich odległości od innych instalacji, takich jak wodociągi i gazociągi. To istotne dla zminimalizowania ryzyka kolizji. W kontekście bezpieczeństwa kluczowe są także odpowiednie zabezpieczenia mechaniczne i elektryczne, które dodatkowo chronią instalację. Normy regulują również wymagania dotyczące podsypki kabli, co zwiększa ich odporność na uszkodzenia mechaniczne oraz niekorzystne warunki atmosferyczne.
Dodatkowo, ważne jest przestrzeganie Warunków Technicznych Przyłącza, które obejmują odpowiedzialności na etapie projektowania oraz realizacji instalacji elektrycznych. Respektowanie tych norm nie tylko zapewnia bezpieczeństwo, lecz także przyczynia się do długotrwałej funkcjonalności zainstalowanych kabli energetycznych.
Jakie są wymagania dotyczące zabezpieczeń kabli w ziemi?
Wymogi dotyczące zabezpieczeń kabli układanych w gruncie mają fundamentalne znaczenie dla ich wytrzymałości oraz bezpieczeństwa. Kable energetyczne muszą być chronione przed uszkodzeniami mechanicznymi, co można osiągnąć poprzez zastosowanie odpowiednich osłon. Najczęściej zaleca się pierwszą warstwę ochronną w formie:
- podsypki,
- zasypki z piasku.
Dodatkowo, do zabezpieczenia kabli warto wykorzystać rury osłonowe, takie jak:
- karbowane rury PVC,
- rury typu AROT,
- tradycyjne rury ochronne.
To rozwiązanie jest niezbędne zwłaszcza w miejscach, gdzie istnieje duże ryzyko uszkodzeń, na przykład w rejonach krzyżujących się z innymi instalacjami, gdzie stosowanie rur osłonowych staje się niemal obligatoryjne. Nie można także zapominać o istotnym wymaganiu, jakim jest umieszczenie folii ostrzegawczej nad układanymi kablami. Takie działanie znacznie zmniejsza ryzyko przypadkowego uszkodzenia podczas późniejszych prac ziemnych. Kiedy kabel jest wprowadzany do budynku, użycie osłony staje się koniecznością, by zapewnić dodatkowe bezpieczeństwo oraz ochronę przed działaniem niekorzystnych czynników zewnętrznych.
Współczesne normy budowlane, takie jak N-SEP-E-004, szczegółowo określają te wymagania, wskazując odpowiednie metody oraz głębokości układania. To kluczowe, aby instalacja była zgodna z przepisami i efektywnie funkcjonowała w dłuższej perspektywie czasowej. Przestrzeganie tych wytycznych jest niezmiernie istotne dla zapewnienia bezpieczeństwa użytkowania oraz niezawodności infrastruktury elektrycznej.
Co należy wiedzieć o klasie szczelności IP kabli ziemnych?
Klasa szczelności IP to kluczowy wskaźnik dla kabli wykorzystywanych w ziemi. Informuje nas o tym, jak skutecznie są one chronione przed dostępem ciał stałych oraz cieczy. Oznaczenie IP składa się z dwóch cyfr, gdzie pierwsza dotyczy ochrony przed pyłem, a druga przed wodą.
W przypadku kabli, które mają być instalowane w miejscach o zwiększonej wilgotności, zaleca się wybór przynajmniej klasy IP68, co umożliwia długotrwałe zanurzenie w wodzie. To szczególnie istotne w rejonach blisko zbiorników wodnych, gdzie warunki mogą być nieprzyjazne. Co więcej, jeżeli kable będą narażone na znaczne wahania temperatur, konieczne jest, aby ich materiał izolacyjny był odporny na mróz oraz działanie substancji chemicznych.
Przy doborze kabli do ziemnych instalacji warto starannie ocenić panujące w danym obszarze warunki. Odpowiednio zabezpieczone przewody minimalizują ryzyko wystąpienia uszkodzeń. Nowoczesne kable, takie jak YKY czy YAKY, są projektowane z myślą o trudnych warunkach użytkowania. Niemniej jednak klasa szczelności IP powinna odpowiadać wymaganiom specyficznych lokalizacji, co jest kluczowe dla długoletniej eksploatacji instalacji. Dobrze dobrany kabel z odpowiednią klasą IP zapewnia nie tylko bezpieczeństwo, ale także niezawodność elektryczności.
Jakie są zalecenia dotyczące podsypki z piasku pod kable?
Zalecenia dotyczące warstwy piasku pod kablinami energetycznymi są kluczowe dla ich długowieczności i bezpieczeństwa. Kable powinny być układane na podstawie z piasku o grubości sięgającej około 10 cm, co pomaga w niwelowaniu nierówności podłoża. Po ich ułożeniu dobrze jest przykryć je dodatkową warstwą piasku, która powinna mieć co najmniej 25 cm grubości. Istotne jest, aby użyty piasek był czysty i pozbawiony ostrych elementów mogących zniszczyć izolację, zwykle wykonaną z polichlorku winylu.
Tego rodzaju podsypka nie tylko chroni kable przed uszkodzeniami mechanicznymi, ale także wspomaga efektywne odprowadzanie ciepła, co jest szczególnie ważne przy dużych obciążeniach. Należy również zwrócić uwagę na lokalne warunki, takie jak typ gleby oraz poziom wilgotności, gdyż mają one znaczący wpływ na trwałość instalacji. Grubości podsypki są także zgodne z normami N-SEP-E-004, które szczegółowo określają wymagania dotyczące wykopów oraz materiałów stosowanych do ochrony kabli.
Odpowiedni dobór piasku jako podsypki ma ogromne znaczenie dla długoterminowej niezawodności systemu. Przestrzeganie najlepszych praktyk przy układaniu kabli, w tym właściwego zabezpieczenia, sprzyja ich trwałości oraz bezpieczeństwu użytkowania.

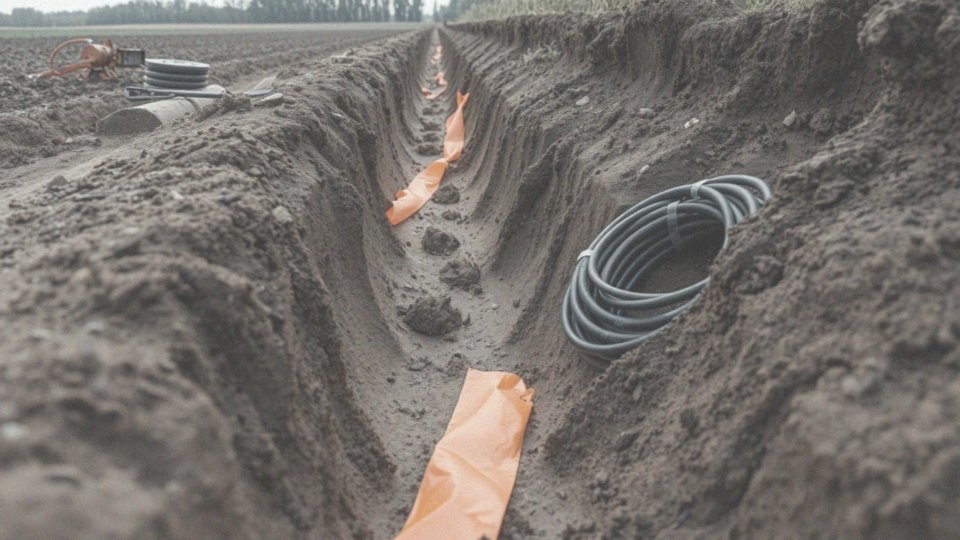

Jak prawidłowo wykonywać montaż kabli energetycznych w ziemi?
Montaż kabli energetycznych pod ziemią to proces, który wymaga dużej precyzji na każdym etapie. Ważne jest, aby odpowiednio zaplanować trasę, co pozwoli zredukować ryzyko kolizji z innymi instalacjami, takimi jak:
- wodociągi,
- gazociągi.
Prace rozpoczynamy od wykopu o głębokości co najmniej 70-80 cm, dostosowanego do charakterystyki terenu, w tym do ruchu drogowego oraz strefy zamarzania. Wykop powinien być wystarczająco szeroki, aby łatwo umieścić kabel oraz dodać ochronne warstwy, takie jak piasek, który odgrywa kluczową rolę. Grubość podsypki z piasku powinna wynosić około 10 cm, ponieważ chroni ona kable przed uszkodzeniami mechanicznymi i wspomaga odprowadzanie ciepła. Po ułożeniu kabla istotne jest, aby dodać warstwę piasku o grubości przynajmniej 25 cm. Zabezpieczenie kabli folią ostrzegawczą to kolejny krok, który znacznie zmniejsza ryzyko ich przypadkowego uszkodzenia w trakcie przyszłych prac ziemnych. Po zakończeniu instalacji kabli dokonujemy ich testów, co pozwoli upewnić się o ciągłości żył oraz rezystancji izolacji, co zademonstruje prawidłowe ułożenie.
W trakcie montażu ważne jest także, aby unikać naprężeń. Zachowanie odpowiedniego promienia gięcia jest kluczowe dla trwałości całej instalacji. Należy również pamiętać, że wszystkie prace powinny być wykonane przez wykwalifikowanych elektryków, co zapewni bezpieczeństwo i zgodność z obowiązującymi przepisami. Norma N-SEP-E-004 definiuje zasady dotyczące głębokości układania oraz niezbędnych środków ochrony, co ma zasadnicze znaczenie dla funkcjonowania i bezpieczeństwa całego systemu.
