Jaki kabel wybrać do 22 kW?
W przypadku instalacji trójfazowej o mocy 22 kW optymalnym rozwiązaniem będzie zastosowanie przewodu miedzianego o przekroju:
- 5×6 mm²,
- 5×10 mm².
Taki wybór gwarantuje stabilną pracę przy natężeniu prądu rzędu 39,7 A. Miedź wygrywa z aluminium dzięki niższej rezystancji i znacznie lepszej obciążalności długotrwałej, dlatego to właśnie po nią powinniśmy sięgać w profesjonalnych systemach. Jeśli trasa kablowa wynosi około 25 metrów, przekrój 4 mm² Cu staje się rozwiązaniem skrajnie ryzykownym. Zdecydowanie lepiej postawić na 6 mm² Cu, co pozwoli ograniczyć straty mocy oraz uniknąć niepożądanych spadków napięcia.
Warto rozważyć również przewód 5×10 mm², który oferuje większy margines bezpieczeństwa, a przy okazji stawia mniejszy opór podczas zasilania stacji ładowania pojazdów elektrycznych. Każdy projekt musi oczywiście spełniać rygorystyczne wymagania normy PN-HD 60364, która wyznacza dopuszczalne granice obciążeń prądowych oraz spadków napięcia dla urządzeń o dużym poborze energii. Odpowiedni dobór przekroju zapobiega nadmiernemu nagrzewaniu się żył, co jest kluczowe przy ciągłym działaniu urządzenia z pełną mocą.
Jeśli zależy nam na trwałości instalacji i łatwiejszej eksploatacji, warto zainwestować w przewody z miedzi beztlenowej, które doskonale sprawdzają się w długoletniej perspektywie.

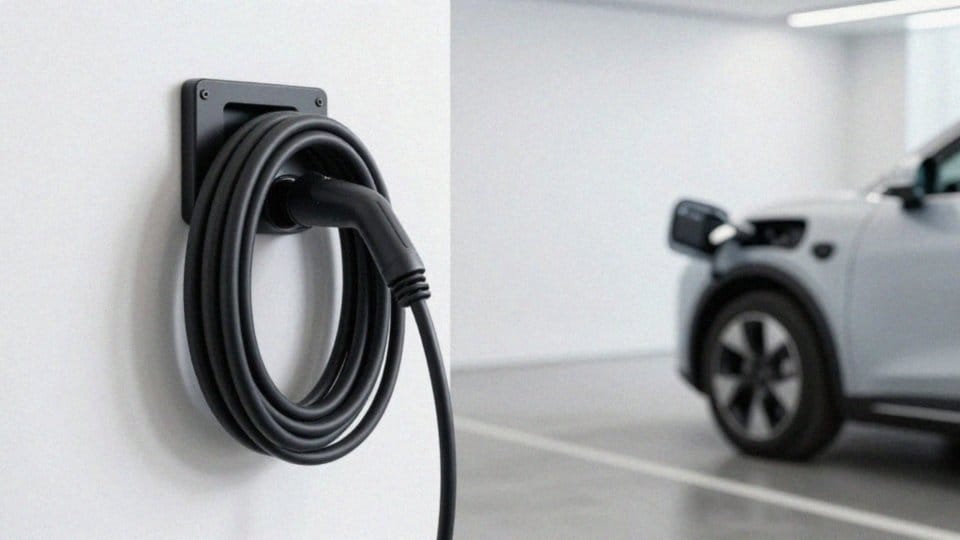

Czy kabel musi być trójfazowy?
Aby wykorzystać potencjał ładowania o mocy 22 kW, niezbędne jest zasilanie trójfazowe. Standardowy przewód pięciożyłowy (3xL + N + PE) umożliwia optymalny rozkład obciążenia, co skutecznie minimalizuje ryzyko spadków napięcia. W przypadku instalacji jednofazowej musimy nastawić się na znacznie niższy pułap, ograniczone do 7,4 kW przy natężeniu 32 A.
Trójfazowe rozwiązanie zdecydowanie lepiej radzi sobie z transferem energii w infrastrukturze EVSE. Co ciekawe, system ten zachowuje sporą uniwersalność – samochody obsługujące jedynie jedną fazę bez przeszkód skorzystają z takiego kabla, pobierając z niego potrzebną moc. Kluczem do uzyskania pełnych 22 kW nie jest jednak tylko sam przewód. Cały proces wymaga synchronizacji trzech ogniw:
- stacji ładowania,
- kabla o odpowiednich parametrach,
- pokładowej ładowarki w pojeździe, która obsługuje technologię trójfazową.
Dopiero gdy każdy z tych elementów współpracuje ze sobą bez zarzutu, można cieszyć się szybkim i efektywnym uzupełnianiem energii.
Jaki kabel typu 2 wybrać do 22 kW?
Wybierając kabel typu 2 o mocy 22 kW, upewnij się, że obsługuje on prąd znamionowy 32 A. To kluczowy parametr dla wydajnego ładowania. Podczas zakupu zwróć dużą uwagę na jakość wykonania wtyczki – posrebrzane styki nie tylko usprawniają przewodnictwo, ale też przedłużają żywotność złączy. Warto postawić na model o ergonomicznym kształcie, który znacznie poprawia komfort codziennej obsługi.
Bezpieczeństwo w zmiennych warunkach atmosferycznych gwarantuje wysoka klasa szczelności IP55. Solidny kabel poznamy po poliuretanowej osłonie, która skutecznie chroni przed uszkodzeniami mechanicznymi, na przykład po przypadkowym najechaniu przez auto czy upadku na twarde podłoże. Przy odpowiedniej eksploatacji, wysokiej klasy przewód może służyć nawet przez ćwierć wieku, co przekłada się na około 10 tysięcy pełnych cykli ładowania.
Kolejnym atutem jest elastyczność materiałów; dobrej jakości produkt zachowuje swoje właściwości w szerokim zakresie temperatur, od siarczystych mrozów rzędu -30 stopni aż po upalne lato +50 stopni Celsjusza. Długość przewodu dobierz do własnych potrzeb parkingowych:
- wariant pięciometrowy to optymalne rozwiązanie, jeśli zależy Ci na łatwym przechowywaniu w bagażniku,
- dziesięciometrowy kabel daje znacznie większą swobodę manewrowania.
Pamiętaj, aby przed finalną decyzją zweryfikować obecność certyfikatów bezpieczeństwa, potwierdzających odporność sprzętu na napięcie sięgające 480 V.
Jaki przekrój kabla do 22 kW na 25 m?
Dla instalacji o mocy 22 kW i trasie liczącej 25 metrów, teoretyczne natężenie prądu osiąga 39,69 A. Analiza techniczna wskazuje, że przewody o przekroju 4 mm² stanowią absolutne minimum. Choć przy tej wartości spadek napięcia oscyluje wokół 1,5%, co mieści się w dopuszczalnych przez normę PN-HD 60364 granicach 3%, rozwiązanie to pozostaje na granicy wydajności.
Dla większego spokoju i lepszej obciążalności długotrwałej warto zdecydować się na miedź o przekroju 6 mm². Jeśli jednak priorytetem jest minimalizacja strat energii i wyjątkowa stabilność napięcia, optymalnym wyborem będzie kabel 5×10 mm². Zwiększenie średnicy żył znacząco ogranicza nagrzewanie się instalacji podczas pracy pod pełnym obciążeniem.
Pamiętaj, że ostateczny dobór kabla zależy nie tylko od samej długości trasy, ale również od:
- sposobu jego ułożenia,
- temperatury otoczenia,
- zaleceń producenta zawartych w dokumentacji technicznej.
Choć zastosowanie przewodu 5×6 mm² jest przy tym dystansie jak najbardziej dopuszczalne, upewnij się, że lokalne warunki środowiskowe nie powodują znacznego pogorszenia parametrów elektrycznych. Każdy projekt warto też skonfrontować z rzeczywistą rezystancją miedzi, co skutecznie uchroni instalację przed awariami wynikającymi z przegrzewania się przewodów przy przesyłaniu dużej mocy.
Jak obliczyć spadek napięcia na kablu?
Obliczanie spadku napięcia opiera się przede wszystkim na trzech zmiennych:
- rezystancji przewodu,
- natężeniu prądu,
- całkowitej długości trasy zasilania.
Proces ten sprowadza się do prostego wzoru, w którym spadek napięcia jest iloczynem prądu oraz oporu elektrycznego kabla. W przypadku instalacji trójfazowych kluczowe staje się uwzględnienie przekroju żyły oraz specyfiki materiałowej samej miedzi. Aby sprawdzić, jak duży wpływ ma to na napięcie znamionowe, najczęściej przeliczamy wynik na procenty względem standardowych 400 V.
Podczas projektowania sieci elektrycznych nie można zapominać o warunkach zewnętrznych, takich jak temperatura pracy izolacji czy sposób poprowadzenia trasy, gdyż wpływają one bezpośrednio na rezystancję. Już przy prądzie rzędu 40 A, nawet minimalny wzrost oporu potrafi wyraźnie obniżyć efektywność całego układu.
Zgodnie z normą PN-HD 60364-5-52, spadek napięcia w obwodach końcowych nie powinien być wyższy niż 3%, co wymusza dużą precyzję na etapie projektowania. Przy trasach przekraczających 25 metrów, warto porzucić szacunki na rzecz dedykowanego oprogramowania lub profesjonalnych tabel rezystancji. Takie podejście pozwala nie tylko uniknąć niebezpiecznego przegrzewania się przewodów, ale przede wszystkim gwarantuje stabilne zasilanie urządzeń. Najbardziej sprawdzonym sposobem na zredukowanie strat i zapewnienie wymaganych parametrów pozostaje stosowanie kabli o większym przekroju.

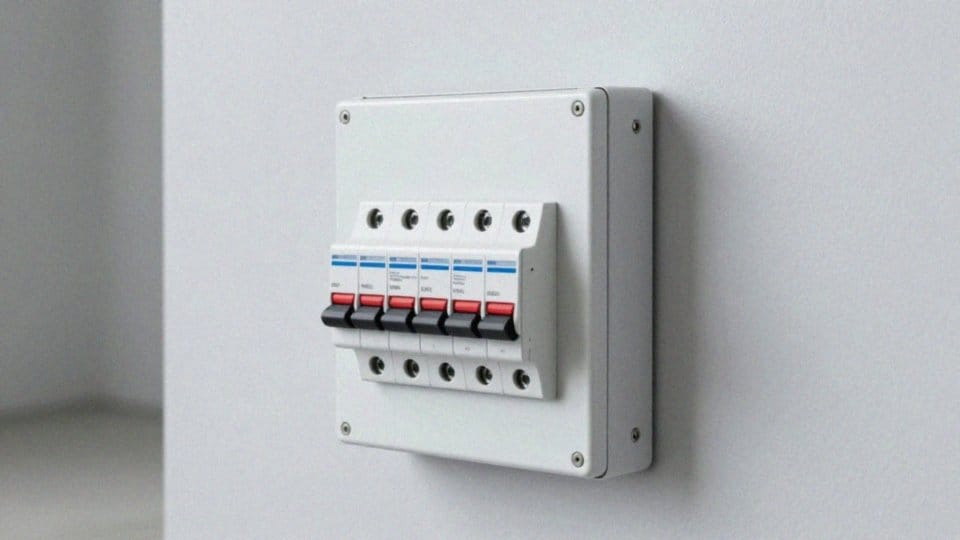

Jakie zabezpieczenia są wymagane przy 22 kW?
Aby właściwie zabezpieczyć instalację o mocy 22 kW, kluczowe jest zastosowanie wyłącznika nadprądowego typu B o wartości 40 A, takiego jak model S303 B40A. Taki dobór komponentów skutecznie chroni przewody przed ryzykiem zwarcia oraz przeciążenia, co jest szczególnie istotne przy prądzie roboczym sięgającym 39,7 A.
Zastosowanie charakterystyki B zapewnia szybką reakcję układu, przy jednoczesnym zachowaniu wymaganej selektywności elektrycznej. Nie można zapomnieć o wyłączniku różnicowoprądowym o czułości 30 mA, na przykład RCD 30mA/40A, który stanowi niezbędną barierę chroniącą użytkowników przed porażeniem.
Projektując systemy ładowania pojazdów elektrycznych, należy bezwzględnie przestrzegać wytycznych normy PN-HD 60364 oraz indywidualnych zaleceń producenta danego urządzenia EVSE. W profesjonalnych rozwiązaniach tego typu kluczowe jest również zwrócenie uwagi na klasę ochrony IP, co pozwoli uniknąć awarii spowodowanych wilgocią.
Bezpieczeństwo eksploatacji podnoszą także starannie wykonane uziemienie oraz zintegrowane systemy monitorowania temperatury przewodów, które skutecznie eliminują ryzyko przegrzania styków. Pamiętajmy, że na dobór zabezpieczeń wypływa sposób ułożenia kabli, gdyż warunki montażowe bezpośrednio oddziałują na ich długotrwałą obciążalność prądową. W specyficznych przypadkach może to wymusić instalację komponentów o podwyższonej odporności na nagrzewanie.
Jak zminimalizować straty i opór kabla?
Skuteczna redukcja strat energii i oporu kabla zależy przede wszystkim od doboru właściwego przekroju przewodu oraz klasy zastosowanych materiałów. Miedź, zwłaszcza w wersji beztlenowej, wykazuje znacznie mniejszą rezystancję niż odpowiedniki aluminiowe, dzięki czemu przewody te nagrzewają się w stopniu minimalnym, nawet przy wysokim natężeniu prądu.
Przejście na przekrój 5×10 mm² zauważalnie poprawia sprawność instalacji względem standardowych rozwiązań 4 mm². Choć na krótkich dystansach, rzędu 12-15 metrów, dopuszcza się przewody 5×6 mm², to w przypadku urządzeń o mocy 22 kW, zastosowanie kabla o grubości 10 mm² pozostaje najpewniejszym sposobem na ograniczenie strat.
Aby dodatkowo zoptymalizować pracę układu, warto:
- skrócić trasę kablową do niezbędnego minimum,
- stawiać na wysokiej jakości złącza, najlepiej te z posrebrzanymi stykami poprawiającymi przewodnictwo,
- unikać ciasnego grupowania przewodów, co zapobiega kumulacji ciepła i chroni instalację przed spadkiem obciążalności.
Kluczem do trwałości jest również zapewnienie odpowiednich warunków montażu oraz stosowanie osłon z materiałów typu premium, na przykład powłok poliuretanowych. Równie ważna jest regularna konserwacja, pozwalająca na bieżąco eliminować punkty o podwyższonej rezystancji. Wybór zabezpieczeń, które nie ograniczają niepotrzebnie wydajności energetycznej układu, oraz oparcie projektu na precyzyjnych obliczeniach spadków napięcia dla konkretnej długości trasy, stanowią fundament bezpiecznej i efektywnej instalacji elektrycznej.
