Jaki kabel do silnika 3 kW wybrać?
Wybór odpowiedniego przewodu do silnika o mocy 3 kW to nie tylko kwestia wygody, ale przede wszystkim precyzyjnej analizy warunków pracy, przeprowadzonej zgodnie z wytycznymi normy PN-HD 60364-5-52. W typowym układzie trójfazowym 400 V zazwyczaj wystarczy popularna żyła o przekroju 1,5 mm². Jeśli jednak planujesz długą trasę kablową lub przewidujesz wymagające warunki rozruchowe, znacznie bezpieczniejszym wyborem będzie postawienie na 2,5 mm². Taka zmiana skutecznie ograniczy spadki napięcia, które w dłuższych instalacjach stają się zauważalnym problemem.
Nieco inaczej wygląda sytuacja w instalacjach jednofazowych 230 V, gdzie standardem jest minimum 2,5 mm². Niezależnie od wybranego systemu, kluczowe pozostaje uwzględnienie:
- rzeczywistej obciążalności prądowej,
- impedancji pętli zwarcia,
- wpływu temperatury otoczenia na izolację.
Jeśli silnik ma współpracować z falownikiem, priorytetem staje się zastosowanie przewodów ekranowanych, które skutecznie tłumią zakłócenia elektromagnetyczne. Pamiętaj, aby zawsze zaglądać do dokumentacji technicznej urządzenia – to tam producent określa specyficzne wymogi dotyczące odporności izolacji i niezbędnych certyfikatów. Aby mieć pewność, że napęd będzie pracował wydajnie i bezawaryjnie, warto wykorzystać dedykowany kalkulator do końcowych obliczeń długości linii.
Jak obliczyć prąd nominalny dla 3 kW?
Wartość natężenia prądu płynącego przez instalację zależy przede wszystkim od jej rodzaju. W przypadku standardowego zasilania jednofazowego 230 V, przyjmując współczynnik mocy równy jeden, nominalny prąd osiąga około 13 amperów wynikający z prostego dzielenia mocy czynnej przez napięcie. Sytuacja zmienia się w układach trójfazowych 400 V, gdzie obliczenia wymagają już uwzględnienia pierwiastka z trzech oraz współczynnika przesunięcia fazowego.
Rozważmy chociażby silnik o mocy 3 kW przy cosinusie fi na poziomie 0,9. W takich warunkach pobór prądu mieści się zazwyczaj w przedziale:
- od 4,8 A,
- do 5,4 A.
Rzeczywiste wartości bywają uzależnione od specyfiki konkretnego urządzenia. Sprawność jednostki oraz wahania napięcia w sieci to najważniejsze czynniki modyfikujące ostateczny wynik, dlatego zawsze warto zajrzeć na tabliczkę znamionową lub do instrukcji obsługi, gdzie producent wskazuje precyzyjne dane dla danego modelu. Nie zapominaj również, że w momencie rozruchu urządzenia pobór energii może kilkukrotnie przewyższać poziom nominalny. O tej chwilowej „górce” trzeba pamiętać podczas planowania zabezpieczeń oraz wyboru odpowiedniego przekroju przewodów, aby instalacja była w pełni bezpieczna i wydajna.
Jaki przekrój kabla przy zasilaniu 230 V?
W przypadku silnika o mocy 3 kW, zasilanego napięciem 230 V, optymalnym wyborem będzie przewód o przekroju co najmniej 2,5 mm². Mniejszy przekrój, rzędu 1,5 mm², może okazać się niebezpieczny, gdyż natężenie prądu często przekracza wtedy dopuszczalne 13 A.
Stosując grubsze żyły, znacząco obniżamy rezystancję instalacji, co przekłada się na:
- mniejsze spadki napięcia,
- zredukowane straty energii.
Planując trasę kablową, warto sięgnąć po wytyczne zawarte w normie PN-HD 60364-5-52, która precyzyjnie reguluje zasady doboru przekrojów w oparciu o obciążalność prądową oraz specyficzne warunki montażu. Pamiętaj, że przy dłuższych odcinkach lub korzystaniu z przedłużaczy, zainwestowanie w przewód o większym przekroju stanowi istotny margines bezpieczeństwa. Zapobiega to nadmiernemu nagrzewaniu się kabli i gwarantuje silnikowi stałe napięcie, co jest niezbędne dla jego sprawnego i bezawaryjnego rozruchu.
Jak obliczyć przekrój kabla uwzględniając długość?
Dobór odpowiedniego przekroju kabla w relacji do długości linii zasilającej to kluczowe zadanie, w którym głównym wyznacznikiem jest dopuszczalny spadek napięcia. Zgodnie z dobrymi praktykami, powinien on oscylować w granicach 3–5% wartości znamionowej. Cały proces wymaga precyzyjnego wyliczenia rezystancji przewodu oraz ustalenia maksymalnego natężenia prądu (I), jaki pobierze dany odbiornik.
Inżynierski wzór na pole przekroju poprzecznego (A) przy zasilaniu trójfazowym uwzględnia:
- rezystywność materiału, czyli tzw. właściwy opór metali – w przypadku miedzi przyjmuje się zazwyczaj wartość 0,0178 Ω⋅mm²/m,
- mnożnik √3.
Formuła ta prezentuje się następująco: A = (√3 * ρ * L * I) / ΔU. W przypadku prostszych obwodów jednofazowych, mnożnik ten zastępujemy dwójką, otrzymując równanie A = (2 * ρ * L * I) / ΔU.
Aby poprawnie przeprowadzić obliczenia, zacznij od ustalenia:
- natężenia prądu obciążenia,
- maksymalnego spadku napięcia w woltach,
- dokładnej długości trasy kablowej.
Zamiast liczyć wszystko ręcznie, możesz skorzystać ze sprawdzonych tabel lub specjalistycznego kalkulatora. Dobrym przykładem jest silnik o mocy 3 kW zasilany napięciem 400 V; przy zastosowaniu przewodu o przekroju 1,5 mm² bezpieczna odległość wynosi około 41 metrów. Jeśli przekroczysz ten limit, napięcie spadnie zbyt mocno, co osłabi moment rozruchowy silnika i może prowadzić do jego nieprawidłowej pracy.
Warto pamiętać, że obliczenia to nie wszystko. Należy uwzględnić również współczynniki korekcyjne, które wynikają z temperatury otoczenia czy sposobu prowadzenia przewodów, zgodnie z normą PN-HD 60364-5-52. Odpowiednia optymalizacja przekroju nie tylko minimalizuje straty przesyłowe, ale przede wszystkim gwarantuje stabilne działanie wszystkich podłączonych urządzeń nawet przy pełnym obciążeniu.
Kiedy użyć kabla 2,5 mm² zamiast 1,5 mm²?
Wybór między kablem o przekroju 2,5 mm² a 1,5 mm² to kluczowa decyzja, która wpływa na stabilność i bezpieczeństwo instalacji, zwłaszcza gdy standardy przestają wystarczać. Istnieje pięć sytuacji, w których zastosowanie grubszego przewodu jest niezbędne:
- gdy natężenie prądu odbiornika przewyższa dopuszczalne limity dla cieńszego kabla,
- w długich liniach zasilających, gdzie przy 1,5 mm² pojawia się zbyt duży spadek napięcia, obniżający wydajność silnika,
- w urządzeniach o wysokim prądzie rozruchowym, co skutecznie minimalizuje niebezpieczne wahania napięcia,
- w przypadku elektronarzędzi ruchomych, takich jak pompy czy myjki wysokociśnieniowe, grubszy przewód oferuje znacznie większą odporność mechaniczną i lepszą efektywność przy dużym obciążeniu,
- należy kierować się zaleceniami producenta oraz normami takimi jak PN-HD 60364-5-52, które często narzucają konkretny przekrój dla zachowania warunków gwarancyjnych.
Zastosowanie kabla 2,5 mm² zamiast 1,5 mm² wyraźnie ogranicza straty energii i chroni przewód przed przegrzewaniem. Dzięki temu silnik otrzymuje stabilne zasilanie, co bezpośrednio przekłada się na jego dłuższą żywotność oraz rzadsze wizyty w serwisie. Inwestycja w nieco grubszy przewód przy sprzętach o dużej mocy to po prostu niezbędny margines bezpieczeństwa, który skutecznie eliminuje ryzyko awarii spowodowanych niedoborem prądu.
Czy zbyt mały przekrój kabla może spowodować pożar?
Zbyt mały przekrój kabla znacząco podnosi jego rezystancję, co w praktyce oznacza nadmierne wydzielanie się ciepła. Zjawisko to, nazywane efektem Joule’a, prowadzi do przegrzewania izolacji, a w skrajnych przypadkach długotrwałego przeciążenia, nawet do wybuchu pożaru.
Norma PN-HD 60364-5-52 jasno określa, że każde urządzenie wymaga przewodu o właściwej obciążalności prądowej, co jest kluczowe dla zachowania bezpiecznej temperatury pracy. Niewłaściwy dobór okablowania generuje szereg problemów:
- niepotrzebne straty energii,
- spadki napięcia obniżające sprawność sprzętu,
- trwałe uszkodzenia cewek i uzwojeń silników, które przy zbyt niskim zasilaniu pobierają więcej prądu.
Dodatkowo, wysoka temperatura drastycznie przyspiesza degradację izolacji. Pamiętaj, że bezpieczeństwo instalacji opiera się nie tylko na odpowiednim przekroju, ale również na jakości miedzi i poprawnym doborze zabezpieczeń nadprądowych.
Zastąpienie wymaganego przewodu 2,5 mm² cieńszym, 1,5-milimetrowym, to proszenie się o kosztowną awarię. Zawsze projektuj obwody w oparciu o dokumentację techniczną urządzeń i aktualne przepisy budowlane. W razie jakichkolwiek wątpliwości, warto powierzyć ocenę fachowcom – unikniesz wtedy błędów instalacyjnych, wyeliminujesz ryzyko pożaru i zachowasz pełną gwarancję producenta na podłączony sprzęt.

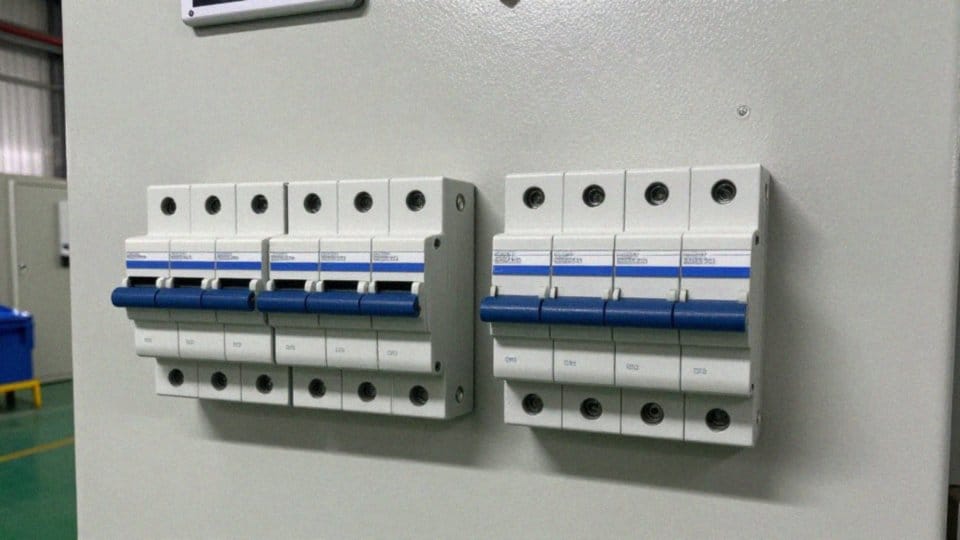

Jak dobrać zabezpieczenie dla silnika 3 kW?
Prawidłowe zabezpieczenie silnika o mocy 3 kW wymaga zastosowania dwóch niezależnych układów. Pierwszym elementem ochrony jest wyłącznik nadprądowy, który dba o kondycję obwodu, natomiast drugi, czyli wyłącznik silnikowy, bezpośrednio chroni jednostkę przed skutkami przeciążenia.
Ze względu na wysoki prąd rozruchowy, warto postawić na charakterystykę typu C, co skutecznie wyeliminuje ryzyko nieuzasadnionych wyłączeń w momencie startu urządzenia. W przypadku wyłącznika silnikowego kluczowa jest precyzja, dlatego należy skalibrować go ściśle według wartości prądu nominalnego podanego na tabliczce znamionowej – zwykle zakres ustawień powinien oscylować w granicach 115–125% tego parametru.
Jeśli w układzie pracuje falownik, sprawa staje się bardziej złożona i wymaga wnikliwej analizy dokumentacji technicznej. Urządzenia te często potrzebują dodatkowych filtrów EMC lub rezystorów hamujących, które neutralizują skutki odzysku energii i chronią napęd. Solidną podstawą jest tutaj przestrzeganie normy PN-HD 60364-5-52.
Pamiętaj, że błędny dobór przekroju kabla to nie tylko ryzyko spadków napięcia, ale także prosta droga do przegrzewania uzwojeń i awarii samej automatyki. W razie wątpliwości warto posiłkować się narzędziami typu kalkulator doboru przewodu, aby trafnie dopasować przekrój do długości danej trasy.
Nie zapominaj również o wyłącznikach różnicowoprądowych w instalacjach trójfazowych, które są niezbędne dla pełnego bezpieczeństwa przeciwporażeniowego. Ostateczne parametry montażowe powinny zawsze wynikać z indywidualnych obliczeń projektowych dla Twojego systemu.
