Jakie przewody do instalacji elektrycznej w domu? Przewodnik po wyborze

Jakie przewody wybrać do domu?

Współczesne systemy zasilania opierają się przede wszystkim na miedzianych przewodach typu YDY oraz YDYp, przystosowanych do pracy z napięciem 450/750 V. Ich płaski kształt sprawia, że idealnie sprawdzają się przy montażu podtynkowym, natomiast w sytuacjach wymagających większej elastyczności lub prowadzenia instalacji po ścianach lepiej sięgnąć po przewody okrągłe, takie jak OMY czy OWY.

Bezpieczeństwo sieci elektrycznej zależy bezpośrednio od świadomego doboru materiałów i rzetelnego montażu. Do zadań specjalnych, czyli układania kabli bezpośrednio w gruncie, służą wytrzymałe przewody YKY. Z kolei budynki wykorzystujące rozwiązania inteligentnego domu wymagają dedykowanych przewodów sterowniczych i sygnałowych, z których najczęściej stosuje się modele:

• LGy,
• YTKSy,
• YTDy.

Niezawodną transmisję danych gwarantują kable typu FTP i UTP, a tam, gdzie konieczna jest ochrona przed zakłóceniami, niezastąpione stają się warianty ekranowane, takie jak LiYCY. W obiektach o wysokich wymogach przeciwpożarowych przepisy nakazują stosowanie przewodów OPD, które wyróżniają się wzmocnioną odpornością na ogień.

Dobór osprzętu to sztuka analizy oznaczeń kabli oraz przewidywanego obciążenia. Solidna izolacja to nie tylko zabezpieczenie przed awariami, ale przede wszystkim inwestycja w trwałość instalacji na długie lata. Każda decyzja o wyborze okablowania powinna zatem uwzględniać nie tylko obowiązujące normy techniczne, ale także specyficzne przeznaczenie konkretnego obwodu.

Jak zaplanować obwody i przewody do gniazd i AGD?

Fundamentem dobrze zaprojektowanej instalacji elektrycznej jest precyzyjny bilans mocy oraz przemyślany podział na niezależne obwody. Dobrą praktyką jest ograniczenie liczby gniazdek do dziesięciu na jeden obwód. Do standardowych punktów zasilania najlepiej sprawdzają się przewody YDY 3×2,5 mm², które bez trudu obsłużą urządzenia o mocy sięgającej 3,5 kW. Sprzęty wymagające większej ilości energii potrzebują jednak dedykowanych rozwiązań.

W przypadku:

• piekarnika warto wydzielić dla niego osobny obwód,
• płyta indukcyjna wymaga trójfazowego zasilania – tu z kolei stosuje się przewody YDY 5×4 mm² lub 5×2,5 mm², zależnie od specyfikacji urządzenia,
• elementy o niskim poborze prądu, jak choćby mechanizmy sterujące roletami, z powodzeniem wyzasilisz cieńszym kablem 3×1,5 mm².

Tworząc projekt rozdzielnicy, nie zapomnij o doborze właściwych zabezpieczeń nadmiaroprądowych oraz wyłączników różnicowoprądowych dla każdej wydzielonej sekcji. Bezpieczeństwo jest priorytetem, dlatego w miejscach narażonych na wilgoć montuj wyłącznie gniazda bryzgoszczelne. Planując rozkład punktów, pamiętaj o ergonomii, czyli rozmieszczeniu gniazd wzdłuż kuchennych blatów oraz wyodrębnieniu dla warsztatu osobnych linii przeznaczonych stricte do zasilania elektronarzędzi.

Jaki kabel ziemny do domu? Wybór i porady dotyczące instalacji

Na koniec warto zawsze zostawić w instalacji pewną rezerwę mocy i miejsca na przyszłe urządzenia. Jeśli poprowadzisz przewody do rozdzielnicy w uporządkowanych grupach, znacząco ułatwisz sobie ewentualną konserwację systemu w przyszłości.

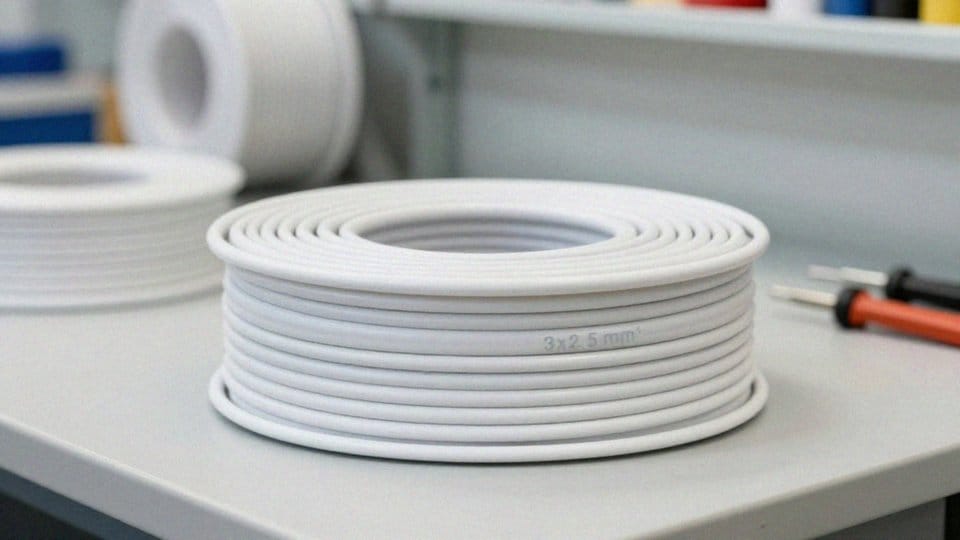

Jak dobrać przekrój przewodów do obciążenia?

Wybierając przekrój przewodów, musimy kierować się nie tylko dopuszczalną obciążalnością prądową, ale także uwzględnić spadki napięcia, zgodnie z wytycznymi normy PN-HD 60364. Odpowiednie dopasowanie miedzianych żył stanowi fundament bezpieczeństwa każdej instalacji, skutecznie eliminując ryzyko przegrzewania się kabli.

W praktyce najczęściej spotykamy trzy warianty:

• przewody YDY 3×1,5 mm² stosowane w oświetleniu,
• wersje 3×2,5 mm² dedykowane gniazdkom i typowym urządzeniom AGD,
• solidniejsze kable 3×4 mm² czy 5×4 mm², przeznaczone dla najbardziej wymagających sprzętów, takich jak płyty indukcyjne czy bojlery.

Projektując system, trzeba wziąć pod uwagę warunki montażu, gdyż sposób układania kabli – czy to pod tynkiem, w rurkach czy bezpośrednio w ziemi – bezpośrednio przekłada się na ich zdolność do oddawania ciepła. Obciążenie prądowe nigdy nie może przekraczać limitów określonych przez producenta dla konkretnej instalacji. Z kolei zabezpieczenia nadmiarowoprądowe musimy dobrać tak, aby odcinały zasilanie, zanim temperatura przewodu osiągnie niebezpieczny poziom.

Szczególną uwagę należy poświęcić długim odcinkom instalacji, gdzie rezystancja może prowadzić do zauważalnych spadków napięcia u odbiorcy. Jeśli dystans od rozdzielnicy jest pokaźny, jedynym sensownym rozwiązaniem jest zastosowanie grubszych żył, co zagwarantuje urządzeniom stabilne warunki pracy. W razie jakichkolwiek wątpliwości warto zajrzeć do oficjalnych tabel obciążalności – to najpewniejsze źródło wiedzy o pracy przewodów w zróżnicowanych warunkach mechanicznych i środowiskowych.

Jakie przewody wybrać do oświetlenia?

W typowych instalacjach domowych najczęściej sięgamy po przewód YDYp 3×1,5 mm². Dzięki płaskiemu profilowi idealnie mieści się on pod tynkiem, co pozwala uniknąć pogrubiania warstw wykończeniowych ściany. Jeśli jednak projekt przewiduje dodatkową żyłę sterowniczą lub konieczność użycia przewodu ochronnego, warto postawić na wariant 4×1,5 mm².

W zaawansowanych rozwiązaniach smart home sprawdzą się natomiast:

• wielożyłowe linki LGy,
• specjalistyczne przewody typu YTDy.

Przemyślany podział na obwody to nie tylko kwestia wygody, ale i bezpieczeństwa. Wydzielając osobne linie dla oświetlenia technicznego oraz dekoracyjnego, łatwiej uniknąć przeciążenia głównej instalacji. W większych obiektach musimy być szczególnie czujni przy długich trasach kablowych, gdzie kluczowe staje się uwzględnienie ewentualnych spadków napięcia. W takich przypadkach niezbędna jest weryfikacja przekroju przewodów, aby zachować pełną wydajność systemu.

Każdy etap prac musi wieńczyć obowiązkowa seria pomiarów przeciwporażeniowych. To one ostatecznie potwierdzają, że wszystkie połączenia wykonano poprawnie, a system spełnia rygorystyczne normy techniczne, gwarantując niezawodną pracę oświetlenia przez lata.

Miedź czy aluminium: jaki przewód wybrać?

W domowych instalacjach elektrycznych to miedź zdecydowanie wiedzie prym. Wynika to z jej doskonałej przewodności oraz imponującej odporności na korozję, co pozwala na stosowanie znacznie cieńszych przewodów niż w przypadku aluminium przy zachowaniu tego samego obciążenia prądowego.

Choć aluminium kusi niższą ceną, wiąże się z nim szereg wyzwań technicznych:

• jest ono słabsze mechanicznie,
• bardzo podatne na pękanie podczas wyginania,
• komplikuje proces montażu.

Kwestią krytyczną dla bezpieczeństwa pozostaje sposób łączenia przewodów. Aluminium szybko pokrywa się warstwą tlenków, która skutecznie izoluje prąd, dlatego wymaga specjalnych past stykarskich i dedykowanych złączek. Miedź jest pod tym względem znacznie bardziej bezproblemowa – współpracuje zarówno z popularnymi zaciskami śrubowymi, jak i nowoczesnymi szybkozłączkami typu WAGO.

Biorąc pod uwagę trwałość i wygodę, wybór miedzi w budownictwie mieszkaniowym jest obecnie standardem. Pamiętajmy przy tym, że odpowiednia izolacja dobrana do temperatury pracy jest równie istotna co sam przewodnik. Jeśli planujesz remont instalacji opartej na starych przewodach aluminiowych, najlepszym rozwiązaniem będzie całkowite przejście na nowoczesne okablowanie miedziane.

Jak zapewnić ochronę przeciwporażeniową?

Ochrona przed porażeniem prądem to przede wszystkim zespół technicznych zabezpieczeń, które mają za zadanie odizolować użytkowników od niebezpiecznych skutków przepływu energii przez organizm. Fundamentem wszelkich działań w tym zakresie jest norma PN-HD 60364, wyznaczająca rygorystyczne standardy dla projektowania i montażu bezpiecznych instalacji elektrycznych.

System ochronny składa się z kilku kluczowych komponentów:

• wyłączniki różnicowoprądowe (RCD), reagujące błyskawicznie na jakikolwiek upływ prądu, co pozwala szybko przerwać zasilanie,
• zabezpieczenia nadmiaroprądowe, czyli popularne bezpieczniki i wyłączniki nadprądowe, które bronią sieć przed skutkami przeciążeń,
• nienaganny stan techniczny uziemienia, co potwierdza regularna kontrola rezystancji,
• przewody ochronne PE, przy jednoczesnym zachowaniu standardowej kolorystyki żył neutralnych,
• gniazda bryzgoszczelne oraz separacja mokrych obwodów w pomieszczeniach o wysokiej wilgotności.

Zwieńczeniem prac montażowych lub gruntownych modernizacji powinny być rzetelne pomiary przeciwporażeniowe. To właśnie one dają nam pewność, że instalacja działa poprawnie, a połączenia w rozdzielnicy są skuteczne. Pamiętajmy, że wszelkie czynności w obrębie instalacji elektrycznej muszą być powierzane wykwalifikowanym fachowcom z uprawnieniami. Profesjonalny montaż to gwarancja, że unikniemy ryzykownych pomyłek, takich jak nieprawidłowy dobór przekrojów żył czy błędy w układzie przewodów ochronnych.

Jaki przewód na zewnątrz budynku? Wybór i bezpieczeństwo instalacji

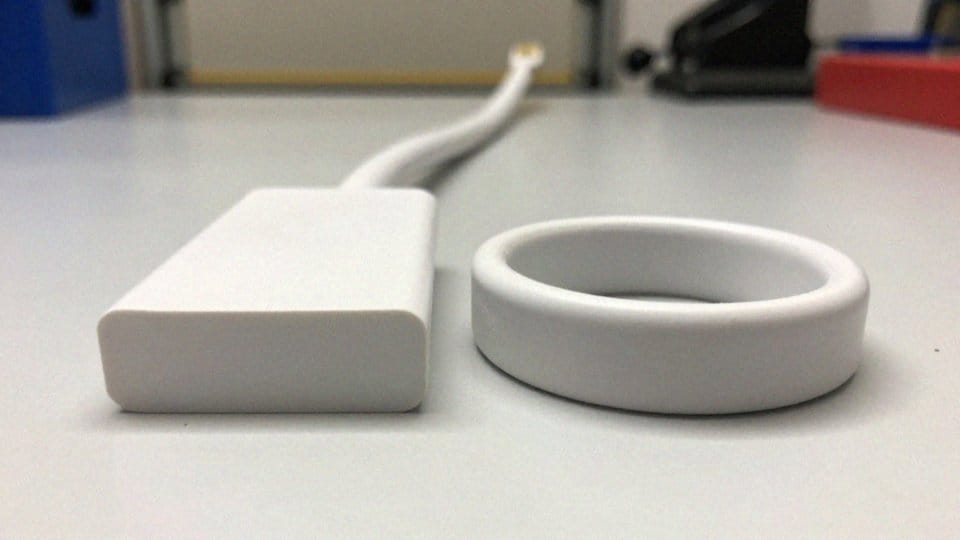

Płaski czy okrągły: który przewód wybrać?

Wybór między przewodem płaskim a okrągłym to nie tylko kwestia gustu, ale przede wszystkim dopasowania do sposobu montażu i specyfiki podłoża. Jeśli planujesz instalację podtynkową, najwygodniejszym rozwiązaniem będzie kabel typu YDYp. Dzięki swojemu spłaszczonemu profilowi pozwala on na znacznie płytsze bruzdowanie ścian, co znacznie ułatwia późniejsze wykończenie powierzchni i estetyczne ukrycie przewodów.

Zupełnie inaczej wygląda sytuacja w przypadku montażu natynkowego, gdzie kable pozostają odsłonięte. Tutaj znacznie lepiej sprawdzą się warianty okrągłe, takie jak:

• YDY,
• OMY,
• OWY.

Te kable cechuje wyższa odporność mechaniczna i większa elastyczność. Ich kształt okazuje się nieoceniony, gdy musimy przeciągać instalację przez rurki elektroinstalacyjne lub ciasne przestrzenie techniczne. Okrągła konstrukcja minimalizuje opory tarcia, chroniąc izolację przed przypadkowymi uszkodzeniami.

Wybierając przewody do urządzeń mobilnych, które często zmieniamy miejsce, warto postawić na typy:

• OMY,
• OWY.

Są one zaprojektowane tak, aby wytrzymywać wielokrotne zginanie bez ryzyka przerwania wewnętrznych żył. Jeśli natomiast prowadzisz instalację w sufitach podwieszanych, umieszczenie kabli okrągłych w dedykowanych peszlach lub rurkach zapewni im niezbędną ochronę przed zmiażdżeniem.

Ostateczna decyzja zakupowa powinna opierać się na dokładnej analizie potrzeb, ze szczególnym uwzględnieniem wymogów przeciwpożarowych oraz łatwości łączenia przewodów w szybkozłączkach. Pamiętaj, że o ile YDYp to niekwestionowany standard w stałym budownictwie, o tyle w miejscach narażonych na uszkodzenia lub wymagających częstej obsługi, to okrągłe warianty pozostają zdecydowanie lepszym wyborem.
