Jaki kabel ziemny od skrzynki do domu wybrać?
Wybór właściwego przewodu do przyłącza budynkowego to proces, w którym kluczową rolę odgrywa:
- moc przyłączeniowa,
- odległość od punktu zasilania,
- wytyczne lokalnego Operatora Systemu Dystrybucyjnego.
Najczęściej instalatorzy sięgają po kable ziemne typu YKY lub YAKY. Ich mocna powłoka polwinitowa skutecznie chroni przed wilgocią, temperaturą oraz atakami gryzoni, zapewniając bezpieczne użytkowanie przez lata. W domach jednorodzinnych standardem pozostają przewody miedziane lub aluminiowe, o ile ich przekrój został dobrany prawidłowo. Miedź wykazuje lepszą przewodność, co pozwala na montaż nieco cieńszych żył w porównaniu do aluminium. Z kolei decyzja, czy postawić na wariant cztero- czy pięciożyłowy, wynika bezpośrednio z układu sieci i wymogów ochrony przeciwporażeniowej.
Aby uniknąć spadków napięcia i cieszyć się efektywną instalacją, najlepiej powierzyć dobór techniczny uprawnionemu elektrykowi, który przygotuje projekt w oparciu o oficjalne warunki wydane przez operatora sieci. Podejmowanie decyzji na własną rękę bywa ryzykowne i często kończy się kosztowną wymianą całego przyłącza w przyszłości. Pamiętaj, że przemyślany dobór oraz staranne ułożenie kabla pod ziemią to fundament bezpieczeństwa energetycznego Twojego domu.
Jak dobrać przekrój kabla i obliczyć spadek napięcia?
Dobór właściwego przekroju przewodu to fundament każdej instalacji. Aby uniknąć błędów, trzeba wziąć pod uwagę:
- moc przyłączeniową,
- dystans dzielący skrzynkę od rozdzielnicy,
- dopuszczalne spadki napięcia, które w domowych sieciach niskiego napięcia nie powinny przekraczać 1%.
Podstawą techniczną są tu wytyczne normy PN-IEC 60364-5-523, a same obliczenia bazują na prądzie obciążenia, oporze żyły i długości trasy. Szczególna uwaga jest wymagana, gdy kabel przekracza 100 metrów. W takich sytuacjach nawet niewielki pobór prądu wiąże się z dotkliwymi stratami energii. Chociaż standardem dla mniejszych instalacji pozostaje miedziany przewód YKY 5×10 mm², przy zwiększonym zapotrzebowaniu na moc czy znacznych odległościach, częściej sięgamy po przekroje rzędu 4×25 mm² lub 4×35 mm².
Warto pamiętać, że instalacje aluminiowe wymagają użycia grubszych żył niż miedziane, aby utrzymać odpowiednią obciążalność prądową. Kluczowy aspekt bezpieczeństwa stanowi impedancja pętli zwarcia – jej niska wartość jest niezbędna, by zabezpieczenia nadprądowe i różnicowoprądowe zadziałały pewnie w razie awarii. Dlatego każda decyzja, choćby wybór między 4×16 mm² a 4×25 mm², musi wynikać z profesjonalnego projektu wykonanego przez uprawnionego elektryka.
Solidna dokumentacja nie może ograniczać się tylko do dzisiejszych potrzeb; powinna też uwzględniać przyszły rozwój systemu, zwłaszcza w kontekście domowej fotowoltaiki, która znacząco wpływa na rozpływ energii i wahania napięcia w całej sieci.
Miedź czy aluminium: który kabel wybrać?
Wybór między miedzią a aluminium najczęściej sprowadza się do znalezienia balansu między wymogami technicznymi instalacji a dostępnym budżetem. Miedź dominuje pod względem przewodności elektrycznej, co pozwala na stosowanie kabli o mniejszych przekrojach, jak choćby 4×16 mm². Co więcej, miedziane żyły odznaczają się dużą elastycznością i naturalną odpornością na korozję, co wydatnie minimalizuje ryzyko awarii połączeń w perspektywie długoterminowej.
Alternatywą jest aluminiowe okablowanie typu YAKY, które przyciąga przede wszystkim atrakcyjną ceną. Należy jednak pamiętać, że ze względu na wyższy opór elektryczny tego kruszcu, konieczne jest dobieranie większych przekrojów, na przykład:
- 4×25 mm²,
- 4×35 mm².
Aluminium wymaga też wyjątkowej dbałości podczas prac instalacyjnych oraz stosowania dedykowanego osprzętu przeciwkorozyjnego, co w ostatecznym rozrachunku może zniwelować początkowe oszczędności przy zakupie samych przewodów. Jeśli priorytetem jest najwyższa trwałość i bezawaryjność, miedź niezmiennie pozostaje bezkonkurencyjnym standardem. Niezależnie od podjętej decyzji, kluczem do sukcesu jest fachowe wykonawstwo, które chroni przed kosztownymi poprawkami wynikającymi z błędów montażowych. Ostateczny wybór najlepiej oprzeć na rzetelnych obliczeniach spadków napięcia, uwzględniających konkretną długość projektowanego przyłącza.
Czy kabel YKY 5×10 wystarczy dla 15kW?
Kabel YKY 5×10 mm² to sprawdzony wybór przy przyłączach o mocy do 15 kW. Choć teoretycznie poradzi sobie nawet z obciążeniem rzędu 17 kW, realne możliwości przesyłowe zależą w dużej mierze od długości trasy. Jego pięciożyłowa budowa idealnie wpisuje się w standardy nowoczesnych sieci, gwarantując jednocześnie wysoki poziom bezpieczeństwa przed porażeniem.
Kluczowe znaczenie przy projektowaniu instalacji ma spadek napięcia, który w warunkach optymalnych powinien utrzymywać się na poziomie około 1%. Jeśli jednak planowana odległość między punktami przekracza 95 metrów, rozsądniej będzie sięgnąć po kabel o większym przekroju, jak choćby miedziane 4×25 mm².
Wybierając przewód, nie można zapominać o:
- chwilowych skokach natężenia,
- prądach rozruchowych,
- potencjalnej rozbudowie systemu o panele fotowoltaiczne.
Rzeczywiste zapotrzebowanie na energię bezpośrednio rzutuje na wydajność całego układu. Pamiętaj, że nawet najlepszy kabel wymaga fachowego podejścia. Samodzielny dobór bez wcześniejszej analizy spadków napięcia często kończy się awariami wrażliwej elektroniki w domu. Dlatego też ostateczną ocenę wydolności instalacji najlepiej powierzyć wykwalifikowanemu elektrykowi, który podczas prac oprze się na dokumentacji projektowej oraz wytycznych lokalnego zakładu energetycznego.
Jakie są wymagane głębokości układania kabla?
W terenie niezabudowanym standardowa głębokość, na jakiej umieszcza się kabel ziemny, to 70 cm. Jeśli jednak trasa przebiega pod drogą, podjazdem lub w strefach narażonych na uszkodzenia mechaniczne, musimy zejść na 100 cm. Szczegółowe wytyczne w tym zakresie zazwyczaj precyzuje dokumentacja projektowa oraz lokalny zakład energetyczny.
Sama instalacja zaczyna się od przygotowania około 10-centymetrowej podsypki piaskowej. Ta warstwa jest kluczowa, ponieważ izoluje przewód i chroni go przed szkodliwymi naprężeniami wynikającymi z naturalnego osiadania gruntu. Gdy kabel znajdzie się już na swoim miejscu i zostanie zasypany, pamiętaj o rozwinięciu niebieskiej folii ostrzegawczej. To prosty, ale niezbędny sygnał dla każdego, kto w przyszłości będzie prowadził prace ziemne w tym rejonie.
W miejscach szczególnie ryzykownych warto sięgnąć po dodatkowe zabezpieczenia, jak:
- peszle,
- atestowane rury ochronne,
- które znacząco wydłużają żywotność instalacji.
Pamiętaj, że wszelkie działania muszą być zgodne z normą PN-IEC 60364-5-523, a przewód powinien być skutecznie odizolowany od wilgoci, temperatury i ewentualnej ingerencji gryzoni. Zawsze upewnij się, że wykonawca posiada wymagane uprawnienia, a dobór technologii opiera się na rzeczywistych warunkach w terenie oraz specyfikacji dostarczonej przez operatora sieci.
Jak zabezpieczyć kabel ziemny przed uszkodzeniami?
Solidne zabezpieczenia techniczne to inwestycja, która chroni przed kosztownymi usterkami izolacji czy przerwaniem żył przewodzących. Kluczowym krokiem jest przygotowanie podłoża: ułożenie kabla na dziesięciocentymetrowej poduszce z piasku skutecznie niweluje ryzyko punktowych naprężeń wynikających z naturalnego osiadania gruntu.
W miejscach szczególnie obciążonych, jak podjazdy czy wjazdy do garaży, niezbędne jest zastosowanie:
- peszli lub rur ochronnych, które skutecznie przejmują siły nacisku,
- prewencyjnego oznakowania trasy,
- niebieskiej folii ostrzegawczej umieszczonej nad przewodem,
- uszczelnienia przepustów w murach oraz punktów styku z rozdzielnicami czy skrzyniami licznikowymi.
Szczelność w tych strefach blokuje wilgoć i skutecznie odstrasza gryzonie, będące częstą przyczyną awaryjnych zwarć. Jeśli planujesz wykorzystanie przewodów aluminiowych, pamiętaj o użyciu specjalistycznych złączy. Zapobiegają one korozji kontaktowej, która mogłaby osłabić przewodność układu. Każdy styk musi być nie tylko trwały mechanicznie, ale przede wszystkim hermetyczny.
Całość powinna dopełniać staranne uziemienie oraz zadbanie o odpowiednią separację termiczną, co uchroni system przed przegrzaniem i przepięciami. Ze względu na bezpieczeństwo, wszystkie te prace wymagają ręki wykwalifikowanego elektryka. Omijanie tych procedur to prosta droga do poważnych awarii, których koszt usunięcia przewyższa cenę profesjonalnego montażu.

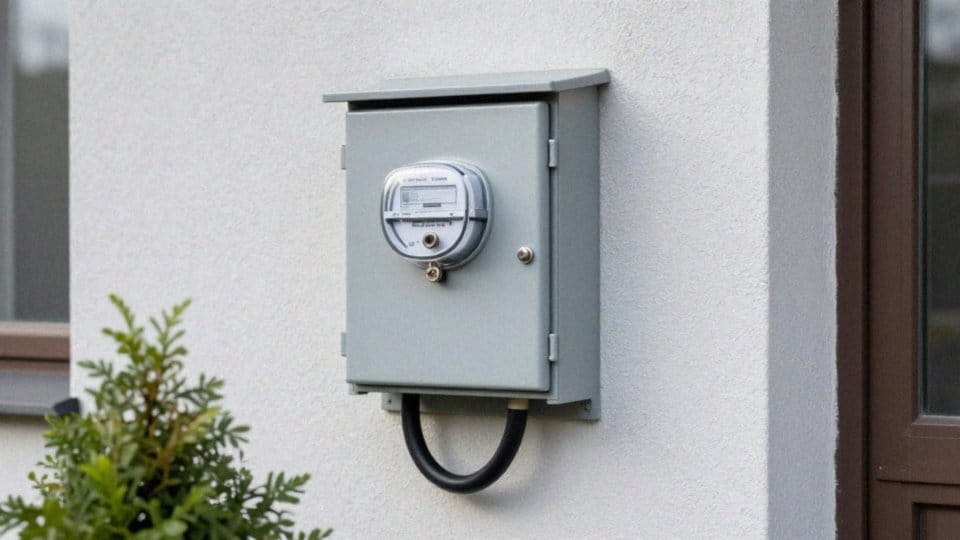

Jakie formalności przy podłączeniu do sieci?
Procedurę przyłączeniową rozpoczyna złożenie wniosku do właściwego Operatora Systemu Dystrybucyjnego. Gdy otrzymasz już warunki techniczne, przychodzi czas na przygotowanie dokumentacji projektowej. Dokument ten precyzuje kluczowe kwestie, w tym przebieg trasy kabla oraz moc przyłączeniową, która najczęściej wynosi 15 lub 25 kilowatów.
Cały proces składa się z kilku kluczowych etapów:
- składasz wniosek i czekasz na wydanie decyzji przez OSD,
- uprawniony projektant tworzy dokumentację,
- licencjonowany elektryk z uprawnieniami SEP wykonuje właściwe prace,
- po zakończeniu montażu instalacji, obejmującej m.in. WLZ oraz rozdzielnicę, przychodzi czas na odbiór techniczny,
- finalne podpisanie umowy o świadczenie usług dystrybucyjnych.
Podczas prac monterskich elektryk musi zadbać o zachowanie odpowiedniej impedancji pętli zwarcia oraz skuteczne zabezpieczenie przewodu przed uszkodzeniami. Ważne jest również, by każdy element systemu, czy to skrzynka licznikowa czy inne złącza, był w pełni zgodny z lokalnymi wymogami. Pamiętaj, że ostateczna cena inwestycji wynika bezpośrednio z wybranej mocy przyłącza oraz długości trasy kablowej. Jeśli planujesz jakiekolwiek odstępstwa od przyjętych standardów, musisz je wcześniej skonsultować z rejonem energetycznym. Takie podejście to gwarancja bezpieczeństwa instalacji i bezproblemowego przejścia przez procedurę odbiorczą.
