Na jakiej głębokości układać przyłącze elektryczne?
W przypadku standardowych przyłączy niskiego napięcia do 1 kV, kabel należy ułożyć w ziemi na głębokości nie mniejszej niż 70 cm. Taki dystans stanowi kluczową barierę ochronną, która zabezpiecza instalację przed przypadkowym przerwaniem, na przykład podczas rutynowego przekopywania ogrodu czy drobnych prac budowlanych. Ostateczne wytyczne dotyczące głębokości wykopu zawsze znajdziesz w dokumentacji projektowej oraz specyfikacji technicznej, którą wydaje lokalny operator sieci energetycznej. Pamiętaj jednak, że specyfika terenu może wymusić na wykonawcy głębsze kopanie.
Przykładowo, na polach uprawnych przewody umieszcza się znacznie niżej, bo od 90 do 100 cm, aby wyeliminować ryzyko uszkodzeń przez ciężki sprzęt rolniczy. Przygotowując plan trasy, trzeba też wziąć pod uwagę parametry gleby, takie jak:
- wilgotność,
- rezystywność cieplna,
- które bezpośrednio przekładają się na kondycję i żywotność otuliny kabla.
Prawo budowlane narzuca ponadto sztywne reguły dotyczące separacji od innych mediów oraz granicy działki. Każde odstępstwo od tych norm musi zostać formalnie uzgodnione i uwzględnione w projekcie, co stanowi niezbędny krok do uzyskania wymaganych pozwoleń.
Jakie głębokości obowiązują dla różnych napięć?
| Napięcie znamionowe | Głębokość (cm) | Uwagi |
|---|---|---|
| do 1 kV | 70 | poza użytkami rolnymi |
| do 1 kV | 50 | pod drogami i chodnikami |
| 1 do 20 kV | 80 | minimalna |
| powyżej 30 kV | 100 | minimalna |
| wszystkie | 90 | na terenie użytków rolnych |
Głębokość, na jakiej układa się kable, jest ściśle uzależniona od ich klasy napięcia. Przewody niskiego napięcia (do 1 kV) standardowo umieszcza się 70 cm pod powierzchnią gruntu. W przypadku instalacji operujących na wartościach od 1 kV do 20 kV, wymogi te rosną do minimum 80 cm, co gwarantuje skuteczną osłonę przed przypadkowymi uszkodzeniami mechanicznymi. Dla linii średniego i wysokiego napięcia, przekraczających 30 kV, norma N-SEP-E-004 przewiduje głębsze wykopy – od metra do półtora metra – zależnie od przewidywanych obciążeń terenu.
Istnieją jednak wyjątki: pod chodnikami lub drogami dopuszcza się spłycenie wykopu do 50 cm, o ile zastosuje się dodatkowe zabezpieczenia techniczne. Ostateczne parametry instalacji zawsze muszą zostać potwierdzone w zatwierdzonej dokumentacji projektowej inwestycji.

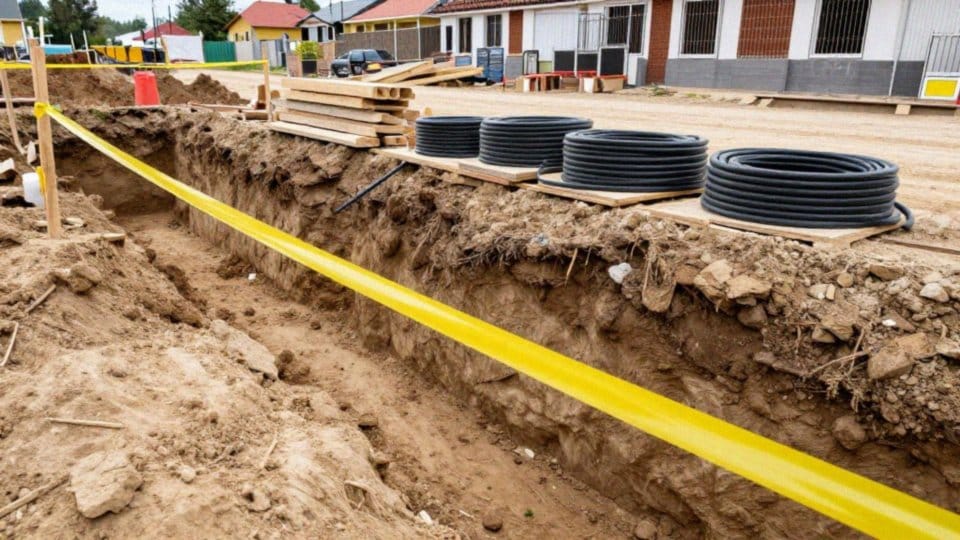

Jakie normy dotyczą przyłącza elektrycznego?
Budowa przyłącza elektrycznego to proces ściśle regulowany prawnie. Kluczowe jest tu trzymanie się wytycznych zawartych w Warunkach Technicznych Przyłącza oraz normie N-SEP-E-004. Przepisy te precyzują:
- na jakiej głębokości umieścić kable,
- jakie zabezpieczenia zastosować,
- w jakiej odległości od innych instalacji podziemnych powinny przebiegać przewody.
Zgodnie z wymogami prawa budowlanego, każdy projekt musi posiadać kompletną dokumentację stworzoną przez uprawnionego fachowca. Po finalizacji prac ekipy montażowej nie można pominąć kluczowych testów:
- pomiaru rezystancji izolacji,
- kontroli skuteczności ochrony przeciwporażeniowej.
Wszelkie zmiany względem pierwotnego planu wymagają pisemnej akceptacji operatora sieci i naniesienia poprawek w projekcie. Ostatecznie, niezależnie od skali inwestycji, priorytetem pozostaje zapewnienie trwałości i pełnego bezpieczeństwa instalacji, które muszą w pełni odpowiadać obowiązującym standardom dla kabli elektroenergetycznych.
Kiedy grunt wymaga większej głębokości przyłącza?
Wielu inwestorów stoi przed dylematem, kiedy standardowe 70 cm głębokości wykopu przestaje wystarczać. Decyzja o głębszym osadzeniu przewodu zawsze wynika z wnikliwej analizy ryzyka i specyfiki podłoża. Jeśli grunt jest:
- piaszczysty,
- niestabilny,
- podatny na przemieszczenia,
konieczne staje się dodatkowe zabezpieczenie kabla w postaci specjalnych rur osłonowych, które chronią izolację przed przetarciami i punktowym naciskiem. Głębszy montaż jest również niezbędny w miejscach o dużym natężeniu ruchu kołowego lub tam, gdzie planowane są w przyszłości prace ziemne. Z kolei na terenach rolnych standardem jest głębokość wynosząca przynajmniej 90 cm, co gwarantuje bezpieczeństwo podczas pracy ciężkich maszyn uprawowych.
Niekiedy na trasie instalacji natrafiamy na inne sieci, jak wodociągi czy kanalizację. Jeśli nie da się zachować wymaganych odległości separacyjnych przy standardowym układzie, projektant musi zwiększyć głębokość i często zaleca zastosowanie dodatkowych osłon. Trudne warunki środowiskowe, charakteryzujące się dużą wilgotnością czy zmiennym poziomem wód gruntowych, wymuszają natomiast dobór materiałów o podwyższonej trwałości i zwrócenie szczególnej uwagi na stabilność termiczną.
W miejscach o wysokiej rezystywności cieplnej dokumentacja techniczna powinna precyzyjnie określać użycie kształtek ceramicznych lub specjalistycznych rur ochronnych, aby zapobiec degradacji kabla. Warto pamiętać, że każde odejście od przyjętych standardów musi zostać formalnie ujęte w projekcie, co zapewnia bezpieczeństwo i zgodność instalacji z obowiązującymi wymogami.
Jak głęboko kłaść kabel pod drogami?
Podczas układania kabli pod drogami, dopuszczalne jest zagłębienie ich na 50 cm, o ile zastosujemy odpowiednią ochronę mechaniczną. Pierwszym krokiem w wykopie powinno być przygotowanie dziesięciocentymetrowej podsypki z piasku, na której spoczną przewody. Taka sama warstwa piasku jest wymagana również bezpośrednio nad nimi. Pamiętaj też o umieszczeniu w gruncie czerwonej folii ostrzegawczej, mniej więcej 25–35 cm powyżej kabla.
Ze względu na ciągłe obciążenia generowane przez ruch pojazdów, konieczne jest prowadzenie instalacji w rurach osłonowych. Takie rozwiązanie skutecznie chroni przewody przed uszkodzeniami punktowymi, wywołanymi dużym naciskiem podłoża. Zanim na dobre zasypiesz wykop, upewnij się, że zachowano wszelkie wymagane odstępy od innych instalacji w sąsiedztwie.
Na samym końcu prac sporządź niezbędną dokumentację techniczną oraz przeprowadź pomiary rezystancji izolacji – to najlepszy sposób, by potwierdzić pełną zgodność instalacji z obowiązującymi standardami bezpieczeństwa.
Jak głęboko kłaść kabel na użytkach rolnych?
Podczas instalowania podziemnej infrastruktury na terenach uprawnych, rury powinny znajdować się na głębokości co najmniej 90 centymetrów, choć w praktyce bezpieczniej jest celować w pełny metr. Takie rozwiązanie skutecznie chroni sieć przed zniszczeniem wynikającym z głębokiej orki czy ciężaru nowoczesnych maszyn rolniczych.
Stabilność całego systemu na gruntach rolnych warto wspierać dodatkowymi elementami ochronnymi. Wykorzystanie rur osłonowych jest strzałem w dziesiątkę, ponieważ świetnie przejmują one nacisk wywierany przez przejeżdżające pojazdy. Kluczowe jest również przygotowanie solidnej, co najmniej 10-centymetrowej warstwy piasku pod przewody. Stanowi ona swoistą poduszkę, która izoluje kabel od ostrych kamieni i ogranicza niebezpieczne naprężenia.
Nie można zapominać o bezpieczeństwie osób pracujących w przyszłości w tym rejonie. Czerwone taśmy ostrzegawcze układane nad kablem to standard, który pozwala operatorom szybko zauważyć, że pod stopami znajduje się infrastruktura elektryczna. Same przewody muszą oczywiście posiadać wytrzymałą powłokę, odporną na wilgoć i specyficzne warunki glebowe.
Wszystkie zastosowane rozwiązania, w tym wybrany typ zabezpieczeń, należy szczegółowo opisać w dokumentacji technicznej – to najlepszy sposób na uniknięcie problemów przy późniejszej eksploatacji czy modernizacji sieci.
Jak zabezpieczyć kabel w wykopie?
Solidne zabezpieczenie przewodu w wykopie zaczyna się od wyrównania dna i wysypania dziesięciocentymetrowej warstwy piasku. Taka podbudowa skutecznie izoluje kabel od ostrych kamieni czy głazów, które mogłyby uszkodzić jego powłokę. Gdy przewód spocznie już na swoim miejscu, przykrywamy go kolejną, równie grubą warstwą piachu, tworząc tzw. poduszkę ochronną.
W miejscach szczególnie narażonych na nacisk lepiej zainwestować w rury osłonowe, które przejmą na siebie ciężar gruntu. Tam, gdzie ryzyko jest jeszcze większe, z powodzeniem sprawdzają się ceramiczne kształtki w kształcie litery U lub V. Te wytrzymałe materiały nie tylko rozkładają naprężenia punktowe, ale stanowią też dodatkową barierę dla wilgoci, wydłużając tym samym okres eksploatacji instalacji.
O bezpieczeństwie osób wykonujących przyszłe prace ziemne przypomni czerwona folia ostrzegawcza, ułożona około 30 centymetrów nad trasą kabla. W przypadku kluczowych węzłów energetycznych warto rozważyć montaż systemów monitoringu, pozwalających na błyskawiczne wykrycie jakichkolwiek nieprawidłowości w pracy sieci.
Całość prac wieńczy sporządzenie dokładnej dokumentacji technicznej oraz przeprowadzenie pomiarów rezystancji izolacji, co stanowi formalny dowód na to, że instalacja jest bezpieczna i w pełni zgodna z obowiązującymi standardami.
Jakie najczęstsze błędy przy montażu kabla?
Podczas prac przy instalacjach elektroenergetycznych o pomyłki nietrudno, a każda z nich może nie tylko drastycznie skrócić żywotność przewodów, ale przede wszystkim stworzyć realne zagrożenie dla bezpieczeństwa użytkowników. Jednym z najbardziej typowych niedociągnięć jest zbyt płytkie układanie kabli, co naraża je na uszkodzenia mechaniczne choćby w trakcie standardowych robót ziemnych. Wykonawcy nierzadko zapominają również o ułożeniu warstwy podsypki z piasku, pełniącej rolę bufora ochronnego między kruchą izolacją a twardymi kamieniami czy korzeniami roślin.
Kluczowe punkty trasy, takie jak przejścia pod fundamentami czy drogami, wymagają zastosowania rur osłonowych, o których inwestorzy zbyt często zapominają. Równie ważnym, a bywa że ignorowanym elementem, jest folia ostrzegawcza. Jej brak sprawia, że w przyszłości zlokalizowanie instalacji staje się dla ekip budowlanych prawdziwym wyzwaniem.
Do listy grzechów głównych można dopisać także:
- stosowanie wątpliwej jakości zamienników w miejsce certyfikowanych przewodów typu YKY czy YDY, co w trudnym podłożu skutkuje przyspieszoną korozją otuliny,
- pominięcie kształtek ceramicznych w miejscach narażonych na wyjątkowy nacisk, co wystawia izolację na szybkie zniszczenie,
- zaniechanie pomiaru rezystancji izolacji po zakończeniu montażu, co pozbawia nas wiedzy o faktycznym stanie technicznym gotowej linii.
Aby uniknąć takich ryzyk, prace trzeba powierzać wyłącznie fachowcom z odpowiednimi uprawnieniami, dbając przy tym o rzetelną dokumentację. Tam, gdzie wymagana jest wyjątkowa precyzja, z pomocą przychodzą nowoczesne metody bezwykopowe, które minimalizują ryzyko błędów, chroniąc jednocześnie otaczający teren przed niepotrzebną ingerencją.
